Elektronikus szivárgásérzékelő és -megelőző rendszer – Controlit ELP EDP

Vezetőképes szubsztrátum — Controlit GS

A vízbeszivárgások az építőipar egyik leggyakoribb és legköltségesebb problémáját jelentik, és súlyos következményekkel járhatnak.

A vízszigetelési szektor napjainkban nagyrészt a bizalomra épül: „30 éves tapasztalatunk van ezen a területen, meg kell bennünk bíznod, válassz minket akkor is, ha drágábbak vagyunk.”

Az ügyfél elfogadja a magasabb árat, a jobb minőségű anyagot, mert nyugalmat szeretne azután, hogy átveszi a tetőt, az épületet. A vízszigetelő kivitelező emberekkel dolgozik – vannak tapasztaltabb és kevésbé tapasztalt munkatársak is a munkaerőpiaci fluktuáció miatt –, így hibák előfordulhatnak.

De tegyük fel, hogy a vízszigetelők tökéletes munkát végeznek, az átadás előtt elárasztják a tetőt, nem tapasztalható probléma, majd elhagyják az építési területet. Ezután más csapatok érkeznek, gépészeti és egyéb szereléseket végeznek, és figyelmetlenségből több tucat helyen átszúrják az addig hibátlan vízszigetelést.

Egy vezetőképes alátétszint beépítése közvetlenül a vízszigetelő réteg(ek) alá, a Controlit rendszerrel lehetővé teszi a vízszigetelő membrán integritásának pontos, roncsolásmentes ellenőrzését. Ez lehetővé teszi az elektronikus szivárgásmegelőzést (ELP), biztosítva, hogy a tető a telepítés, az átadás és az üzemeltetés alatti karbantartás során, az épület teljes élettartama alatt tesztelhető maradjon.

Miben áll ez a technológia

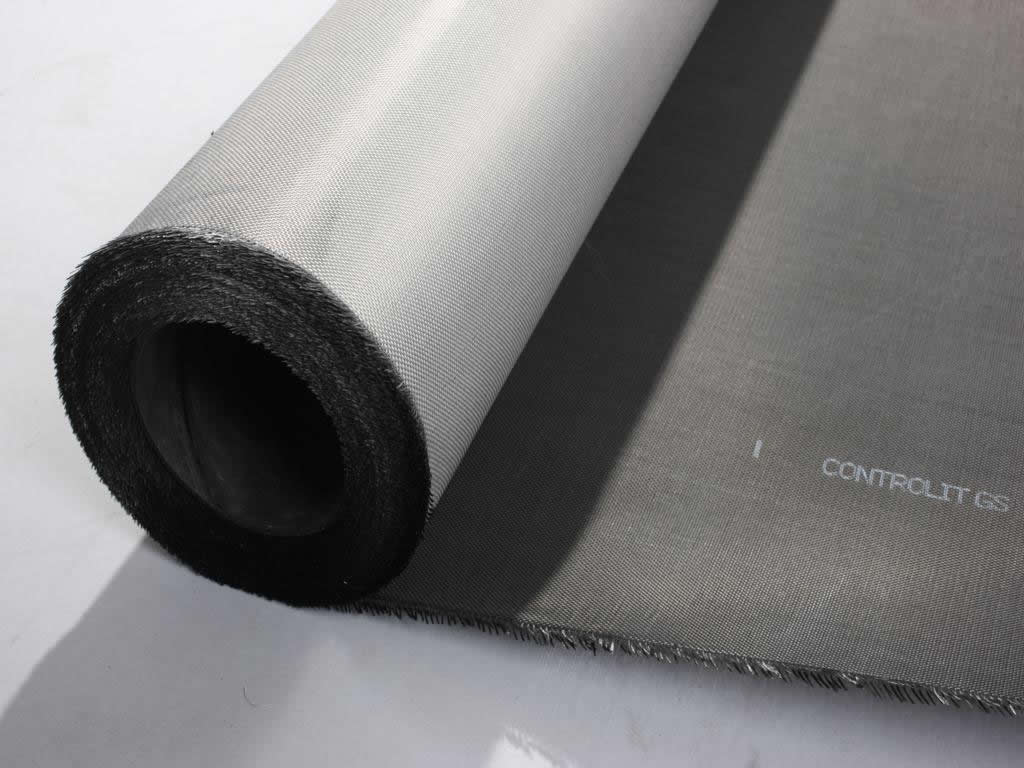

Egy üvegszálas vezetőképes szubsztrátum rozsdamentes acél nano-bevonattal, amelyet bitumenes és szintetikus (PVC, TPO stb.) vízszigetelő rendszerekhez egyaránt terveztek. Lehetővé teszi a vízszigetelés integritásának ismételt vizsgálatát magas- és alacsonyfeszültségű módszerekkel, az ASTM szabványoknak (D7877 és D8231) megfelelően.

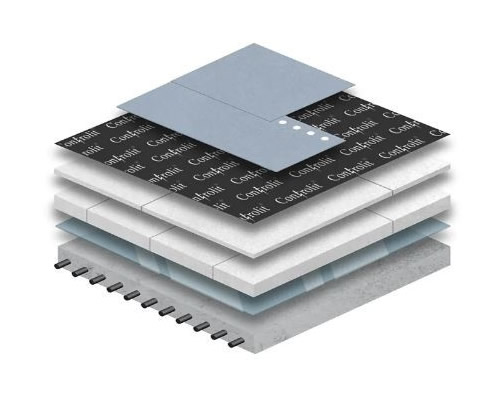

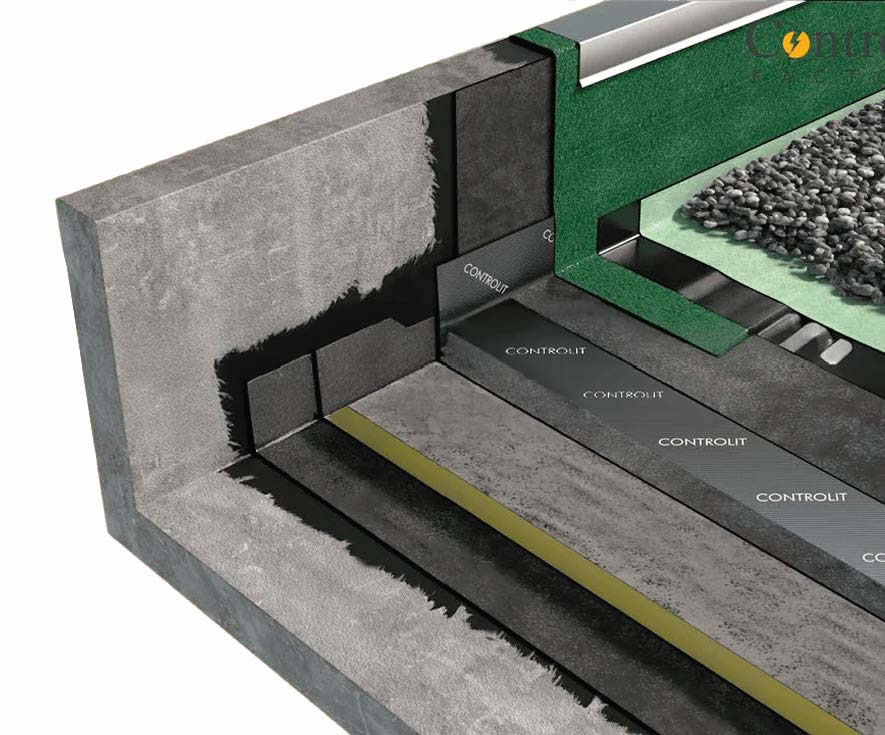

A Controlit hordozórétegek közvetlenül a vízszigetelő réteg(ek) alá kerülnek beépítésre, hogy egyenletes vezetőképes réteget hozzanak létre a teljes vízszigetelendő felületen, a csatlakozási pontokkal együtt: rozsdamentes acél csatlakozóelemekkel, amelyek a membrán típusának megfelelő (bitumen vagy PVC/TPO) bilincsekkel vannak tömítve, biztosítva az ELD-hez szükséges megfelelő elektromos kapcsolatot.

Ez lehetővé teszi az elektronikus beszivárgás-észlelést (ELD) — de ami még fontosabb, az elektronikus beszivárgás-megelőzést (ELP).

Nem csupán a hibák észleléséről van szó, miután már súlyos következmények jelentkeztek, hanem ezek megelőzéséről már az átadás pillanatától kezdve, majd ezt követően rendszeres időközönként vagy minden, a tetőn végzett beavatkozás után ismételt mérésekkel.

Műszaki adatok

Az ODU Green Roof a Controlit hivatalos romániai képviselője, és teljes körű támogatást nyújt ennek a nagy teljesítményű rendszernek a telepítésében.

✅ ELD / ELP – Elektronikus szivárgásészlelés / megelőzés

• Roncsolásmentes módszer, amely alacsony vagy magas feszültségű elektromos áramot használ.
• A vízszigetelő membrán elektromos szigetelőként működik.

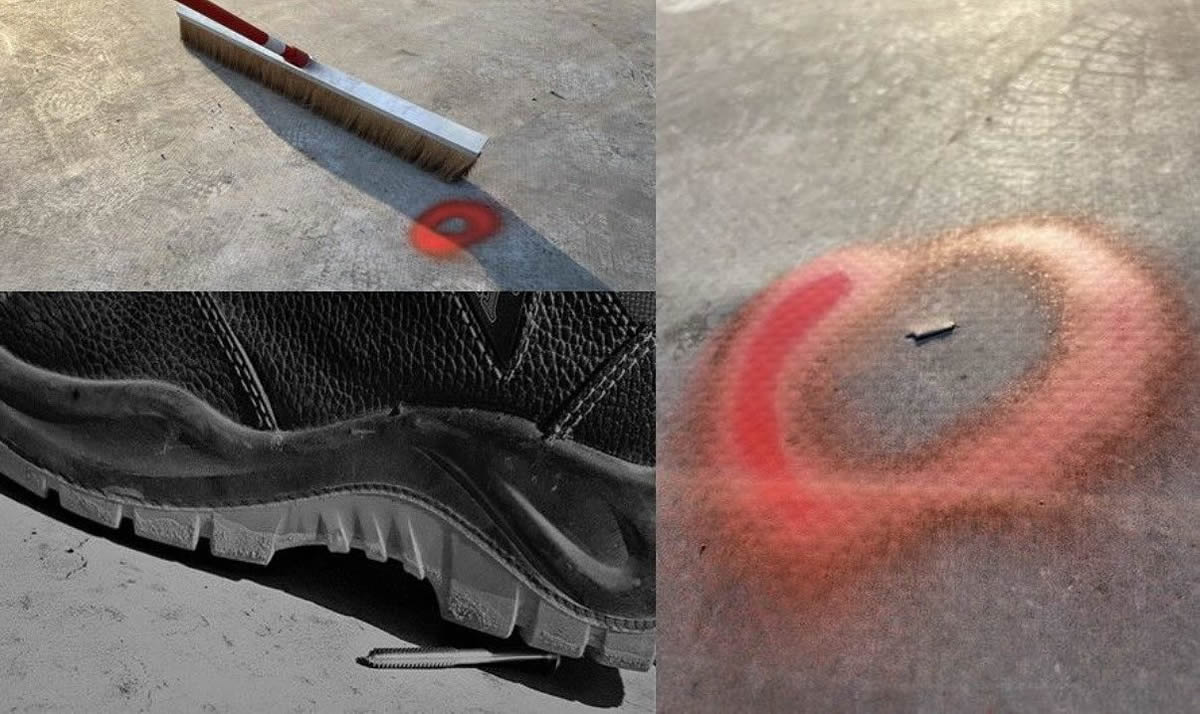

• Bármilyen perforáció vagy hiba áramelszivárgási pontot hoz létre → a hiba centiméter pontossággal lokalizálható (a nagyfeszültségű módszer száraz tetőn, az alacsonyfeszültségű módszer pedig maradék nedvességgel rendelkező felületen alkalmazható).
• Alkalmazható a felső rétegek beépítése előtt (drénréteg, szubsztrátum, burkolat), vagy akár ezek telepítése után is, azok benedvesítésével és az alacsonyfeszültségű módszerrel történő vizsgálattal.
• Ideális:
  • zöldtető telepítése előtt és után
  • burkolat telepítése előtt és után
  • a kivitelezés átadása előtt és után
• Gyors (1–5 óra) és költséghatékony javításokat tesz lehetővé, elkerülve az elárasztásos próba bizonytalanságait, mert itt nemcsak azt tudjuk, hogy van hiba a vízszigetelésben, hanem pontosan azt is, hogy hol – akkor is, ha szabad szemmel nem látható.
• Rendkívül pontos hibameghatározás (±1–5 cm), mikroperforációk és több hiba elkülönítésének képessége, mérhető eredmény.
• Víz nélkül
• Mechanikai terhelés nélkül
• Szerkezeti vagy felületképzési kockázat nélkül

❌ Elárasztásos vizsgálat (flood test)

• Az elárasztásos vizsgálat során csak azt tudjuk, hogy probléma van, de azt nem, hogy hol. Amint a víz a vízszigetelés alá jut, akár több tíz méterre is elvándorolhat a beszivárgás helyétől, és ott jelenik meg, például a mennyezeten.
• A hiba pontos helye nem határozható meg, nem képes mikroperforációk és több hiba elkülönítésére, az eredmény nem számszerűsíthető.
• A terasz vízzel való feltöltését igényli (általában 24–72 órára, így az ellenőrzés napokig is eltarthat), ami egy nagy tető esetében akár több száz vagy ezer köbméter vizet jelenthet.
• Azt ellenőrizzük, hogy megjelennek-e beszivárgások az alsó szinten (mennyezeti oldalon).
• Passzív módszer, amely vizuális megfigyelésen és időn alapul.
• A szerkezetet több száz kg/m² többletterheléssel terhelheti, amit a statikusok sok esetben nem engedélyeznek.
• Ha tömítetlenségek vannak, nagy a beszivárgás kockázata:
  • a hőszigetelésbe
  • a beton szerkezetbe
  • a belső felületképzésekbe
• Beszivárgás esetén fennáll a veszélye annak, hogy eláztatjuk és tönkretesszük a hőszigetelést, valamint károsítjuk a belső burkolatokat (gipszkarton, festés).
• Nehezen alkalmazható: lejtős teraszokon, nagy tetőkön, érzékeny szerkezeteken. A felső rétegek beépítése után gyakorlatilag használhatatlan, mert szivárgás észlelése esetén ezeket el kell bontani, ami óriási költségekkel jár (gondoljunk egy intenzív zöldtetőre, ahol 400–500 m³ szubsztrátumot terítettek el, és 8–10 méter magas fákat ültettek).

Műszaki következtetés

✅ ELD / ELP:

• modern, biztonságos módszer pontos hibameghatározással
• komoly projektekben iparági standard
• ajánlott középületekhez, kórházakhoz, bevásárlóközpontokhoz

❌ Elárasztásos vizsgálat:

• elavult, kezdetleges módszer (megmondja, hogy nagy baj van, de nem mondja meg, hol — olyan, mintha tűt keresnénk a szénakazalban)
• nagy kockázat, kevés információ
• csak egyszerű, ideiglenes helyzetekben elfogadható

A gyakorlatban az elektronikus vizsgálat nemcsak kiváltja az elárasztásos próbát, hanem a legtöbb korszerű projektben túl is szárnyalja azt. Miért vállalnál ekkora kockázatot egy körülbelül 15–17 EUR + ÁFA/m² beruházás elkerülése érdekében?

Egy olyan beruházás, amely a következő évtizedekben megelőz összehasonlíthatatlanul nagyobb költségeket, amelyek késleltetve jelentkeznek, és amelyek kezelése pontatlan.

Képzeld el, hogy komoly beázást észlelsz a mennyezeten. Nem találsz jelentős lyukat a vízszigetelésen, csupán néhány lehetséges kisebb sérülést. Ezeket kijavítod, de a beázás továbbra is fennáll. Végül úgy döntesz, hogy 200–300 m² felületen újítod fel a vízszigetelést azon területeken, ahol a lejtés a vizet a beázás helye felé vezetheti. Ez 4 000–9 000 eurós költséget jelent, miközben az ELD / ELP pontosan meg tudta volna jelölni a problémás zónákat, ahol mindössze 2–3 m² vízszigetelő anyaggal javítható lett volna a sérülés.

E tapasztalat után arra gondolsz: ebből a pénzből akár az egész tetőre telepíthettem volna az elektronikus beszivárgás-megelőző rendszert.

Mit tehetsz ilyen helyzetekben?

Bizonytalanságban tapogatózol. Abban reménykedsz, hogy a kár nem túl nagy, hogy a víz nem jut el a gyártócsarnok nagy pontosságú, drága berendezéseihez, mert ha egy gép leáll, az egész gyártósor megállhat, csúsznak a megrendelések, ügyfeleket veszítesz (minden vállalkozásnak megvannak a maga érzékeny pontjai, amelyeket egy elkerülhető beázás komolyan megzavarhat). Ezek a veszteségek jóval meghaladják egy beszivárgás-megelőző rendszer költségét.

Nem jobb-e, ha minden beavatkozás után gyorsan ellenőrizheted a tető vízzáróságát, és az esetleges hibákat azonnal kijavíthatod?

Controlit GS műszaki adatok – bitumenes membránokhoz:

A valós költségek összehasonlítása: ELP vs. elárasztásos vizsgálat

A költségek tájékoztató jellegűek, és a terasz méretétől, hozzáférhetőségtől, felszereltségtől, kivitelezőtől, régiótól stb. függően változhatnak.

✅ ELP költségek

Kiindulási költség: ~ 1,50 – 4,00 €/m², a tető formai összetettségétől, áttörések és gépészeti elemek számától függően. Ez az ár tartalmazza a szaktanácsadást, a fix mérőrendszert, a hibás területek gyors azonosítását, a jelentéseket és a pontos lokalizálást. Lehetőség van folyamatos vagy időszakos ellenőrzésre. Fő előny: pontosan megtalálod a hibát még azelőtt, hogy kárt okozna, és gyorsan kijavíthatod!

❌ Elárasztásos vizsgálat költségei

Alapköltség: ~ 0,50 – 1,50 €/m², azonban ehhez hozzáadódnak az előkészítési költségek: peremek ideiglenes vízszigetelése, belső felületek védelme = 200–1 000 €, víz eltávolítása és szárítás = 100–500 €, esetleges károk és belső burkolatok javítása, valamint az üzemszünet miatti kiesések (nehezen számszerűsíthetők, de meghibásodás esetén rendkívül magasak lehetnek). A gyakorlatban a tényleges költség gyakran eléri a 2,00 – 5,50 €/m²-t, vagy akár ennél is többet, a komplexitástól és az elárasztás által okozott károktól függően.

Az Ön és a befektetett pénz biztonsága érdekében javasoljuk az alábbi megfogalmazások beemelését a műszaki leírásba (caiet de sarcini):

Bitumenes vízszigetelési munkák

Az alapozó (primer) felhordása után Controlit GS High Voltage vagy azzal egyenértékű, bitumenes membránokhoz tervezett szivárgásérzékelő rendszert kell telepíteni.

Jellemzők: Vezetőképes aljzatréteg — Controlit GS vagy jóváhagyott egyenértékű termék.

Üvegszálas vezetőképes aljzatréteg, rozsdamentes acél nano-bevonattal, amely bitumenes és szintetikus vízszigetelő rendszerekhez egyaránt alkalmas. Lehetővé teszi a vízszigetelő réteg integritásának ismételt ellenőrzését nagy- és kisfeszültségű módszerekkel, az ASTM szabványoknak megfelelően (D7877 és D8231).

Műszaki tulajdonságok:

• Elektromos ellenállás: < 1000 Ω/sq
• Tűzvédelmi besorolás: A2-s1,d0 (EN 13501-1)
• Tömeg: 165 ± 10 g/m²
• Tekercsméret: 1,65 m × 50 m

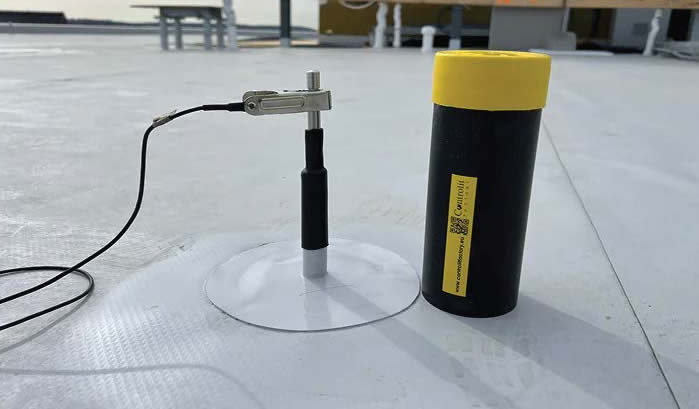

Csatlakozási pontok: Rozsdamentes acél csatlakozóelemek, a membrán típusának megfelelő bilincsekkel tömítve (bitumen vagy PVC/TPO), amelyek biztosítják az ELD rendszerhez szükséges megfelelő elektromos kapcsolatot.

Cél: A vízszigetelő membrán integritásának pontos és roncsolásmentes vizsgálata. Lehetővé teszi az elektronikus, folyamatos szivárgásmegelőzést (ELP), biztosítva, hogy a tető az építés, az átadás és az üzemeltetés teljes időtartama alatt ellenőrizhető maradjon.

A terasz vízszigetelésének kivitelezése során be kell tartani a membrán gyártójának alkalmazástechnológiai előírásait.

A vízszigetelés vizsgálata

A kivitelezés befejezésekor történő műszaki átadás-átvétel előtt a kivitelező köteles a vízszigetelő rendszert elektronikus beszivárgás-érzékelési módszerrel (ELD – Electronic Leak Detection) tömörségi vizsgálatnak alávetni. Az elárasztásos vizsgálat kizárólag befejezetlen munkafázisban fogadható el. A végleges átvételhez biztonságos, az építményre kockázatmentes megoldásként az ELD módszer alkalmazása kötelező.

A vizsgálatot a kivitelezőtől független, erre szakosodott cégnek kell elvégeznie, dedikált mérőberendezésekkel, az elismert nemzetközi gyakorlatoknak megfelelően (ASTM D7877 / ASTM D8265 vagy egyenértékű szabvány).

A vizsgálat eredményeit írásos jelentésben kell rögzíteni, amely tartalmazza:

• a vizsgált felület nagyságát,
• az alkalmazott módszert,
• az esetleges tömítetlenségek pontos helyét,
• a vízszigetelés megfelelőségére vonatkozó végkövetkeztetést.

A vízszigetelési munkák átvétele kizárólag az összes feltárt hiányosság kijavítása és az újbóli vizsgálattal igazolt vízzáróság után történhet meg. Az ELD vizsgálat költségei a szerződéses ár részét képezik, és a kivitelezőt terhelik.
